Thiết bị siêu âm khuyết tật đường hàn , mối hàn bằng Phased Array

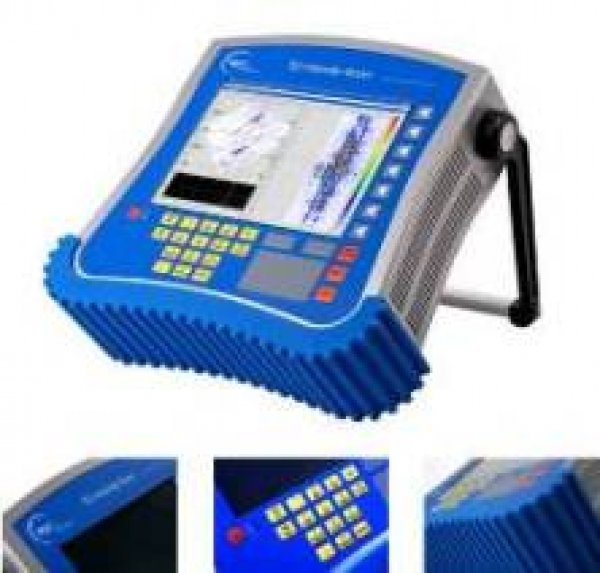

TD Handy-Scan® là hệ thống Thiết bị siêu âm khuyết tật đường hàn , mối hàn cao cấp, đa chức năng mới. Handy-Scan được thiết kế thỏa mãn nhu cầu một hệ thống thiết bị siêu âm kiểu xách tay, giá thành hợp lý mà có khả năng cung cấp đầy đủ các tính năng kiểm tra bằng công nghệ siêu âm Phased array, ToFD & Pulse echo (kiểm tra theo nguyên lý nhiễu xạ siêu âm TOFD và kỹ thuật siêu âm xung dội thông thường). TD Handy-Scan đáp ứng nhu cầu cao của một hệ thống siêu âm đa chức năng kiểm tra và phân tích thông dụng nhưng vẫn dễ dàng đáp ứng các yêu cầu kiểm tra các kết cấu phức tạp. Mặc dù TD Handy-Scan là một thiết bị xách tay, nhỏ gọn với trọng lượng chỉ khoảng 3.3 kilogam nhưng thực sự kết hợp được các tính năng ưu việt với thiết kế chắc chắn, tiện lợi cho người vận hành, đặc biệt là thao tác ngoài hiện trường.

Thiết bị kết hợp đồng thời chế độ siêu âm xung dội thông thường với siêu âm Phased array hay kiểm tra bằng Phased array và siêu âm ToFD. Việc chuyển đổi giữa các chế độ siêu được thực hiện một cách rất đơn giản là chọn chế độ tương ứng nhờ phần mềm. Phần mềm chạy trên nền Windows XP thông dụng đối với tất cả các thiết bị của AGR Field Operations do đó hầu hết mọi người sử dụng đều dễ dàng làm chủ vận hành. Sự tiện dụng của phần mềm kết hợp với các đặc tính như: bộ vi xử lý thiết kế nhỏ gọn, dễ thay pin, và thiết kế nhẹ, chắc chắn mang đến những nét đặc trưng độc đáo của thiết bị siêu âm xách tay, đảm bảo chất lượng hình ảnh dữ liệu thu được. TD Handy-Scan có thể được sử dụng thực hiện nhiều ứng dụng kiểm tra phù hợp theo các tiêu chuẩn kiểm tra NDT hiện nay cũng như kiểm tra theo các quy trình thử nghiệm đặc biệt bao gồm: quét kiểm tra mối hàn và kiểm tra ăn mòn sử dụng kỹ thuật ghi đường quét “video tracking”, dò khuyết tật bằng hiển thị A, B, C, D và quét hình quạt (Sectorial scan)  với phương pháp ghi ảnh ‘snap-shot’ hoặc ghi toàn bộ dữ liệu kiểm tra.

ĐẶC ĐIỂM KỸ THUẬT CƠ BẢN
·  Cấu hình Phased Array: 64 /32 biến tử (đầu dò đến 64 biến tử, 32 biến tử điều pha)
·  8 kênh siêu âm cho kiểm tra ToFD hay siêu âm thông thường
·  Đầu vào bộ mã hóa (Encoder)
·  2 cổng USB
·  Kết nối Ethernet
·  Nguồn điện 110/240V
·  Có thể tháo rời pin
·  Màn hiển thị rộng 8 inch
·  Chế độ vận hành bằng một tay cho phép dễ dàng sử dụng các menu
·  Trọng lượng nhẹ, thiết kế chắc chắn
·  Có thể điều khiển từ xa thông qua kết nối Ethernet
·  Thu thập và phân tích dữ liệu hoàn toàn trên thiết bị
·  Thu thập đồng thời dữ liệu kiểm tra Phased Array & ToFD
