Thiết bị siêu âm đường hàn model Trutest

Trạng thái:

Còn hàng

Số lần xem:

3617

Đánh giá SP:

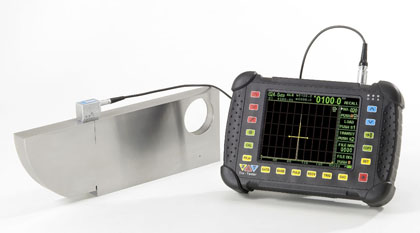

Tru-Test là thiết bị siêu âm kỹ thuật số cầm tay, cung cấp tới người sử dụng tất cả các tính năng của thiết bị siêu âm to nặng, cồng kềnh, như độ phân giải cao với khả năng khuếch đại lớn thường dùng.

Chia sẻ:

Thông tin sản phẩm

Tổng quan

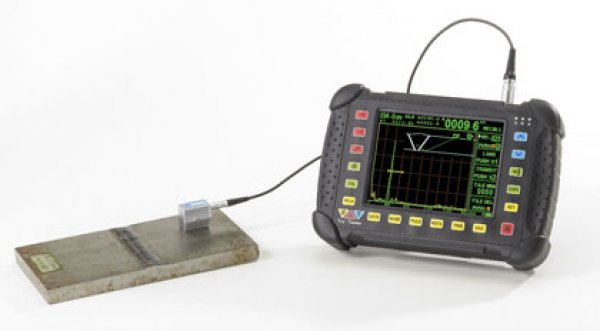

Thêm vào đó, thiết bị rất dễ sử dụng qua các chức năng mở rộng. Ví dụ, khi kiểm tra đường hàn có thể định vị chính xác vị trí khuyết tật; tất cả các tính năng đều đáp ứng sử dụng cho các phép đo chiều dày.

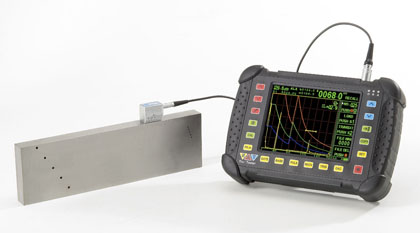

Chương trình thân thiện người sử dụng cho đánh giá hiển thị với 3 hoặc 4 đường cong hiệu chuẩn biên độ (DAC), +6dB DAC và đánh giá AVG.

T-Scan hiển thị chiều dày đo và tùy chọn chế độ quét B-scan với bộ xác định khoảng cách Encoder

Sơ đồ mô phỏng đường hàn dùng cho việc hiển thị mặt cắt đường hàn để hiển thị vị trí khuyết tật trong bản in báo cáo

Trọng lượng nhẹ, 2.0 kg, đã bao gồm cả pin nguồn!

Thiết kế hợp lý và dễ thao tác sẽ gây sự kinh ngạc cho người sử dụng.

Màn hình màu TFT rộng. Độ sáng 500 cd/m2 độ tương phản màn hình cao cho phép đọc được các dữ liệu đo trong điều kiện ánh sáng hạn chế. Ở chế độ A-scan, các chỉ số của phép đo và các tham số cài đặt thiết bị được hiển thị tức thời.

Thiết bị có thể chịu đựng được những điều kiện làm việc khắc nghiệt nhất.

Sau khi tiến hành kiểm tra, có thể sử dụng tức thời nhiều dữ liệu ghi lại tất cả các kết quả kiểm tra và các thông số hiệu chuẩn máy. Thiết bị có thể lưu trữ tới 500 dữ liệu đo tại hiện trường.

THIẾT BỊ ĐÁP ỨNG TẤT CẢ CÁC ĐÒI HỎI CỦA NGƯỜI SỬ DỤNG

Màn hình TFT có tốc độ quét cao (60HZ) cho đọ sáng và độ tương phản cao làm gợi lại sự thành công của các ống quét tia tín hiệu tương tự.

Người sử dụng có thể đọc các số đo nhanh và rõ ràng. Nếu phép đo được thực hiện tại một vài điểm có chiều dày khác nhau, màn hình sẽ hiển thị chỉ số đọc lớn nhất.

Có thể giảm bớt tần số lặp xung. Thực hiện này để loại bỏ các xung vọng dị thường (xung ma), các xung này xuất hiện khi vật cần đo có kích thước lớn.

Có thể thiết lập cài đặt chế độ lưu trữ dữ liệu, bao gồm tất cả các thông số của thiết bị, kết quả đo, A-scan và truy xuất bất kỳ thời điểm nào.

Người dùng tức thì cảm nhận thấy dễ dàng vận hành thiết bị này phù hợp với các chuẩn hiện thời cho các thiết bị đo chiều dày kỹ thuật số.

TÍNH NĂNG KỸ THUẬT

Dải hiệu chuẩn: Từ 25 tới 6000 mm (thép).

Vận tốc truyền âm: 2 giá trị cố định (3230m/s, 5920m/s) và điều chỉnh trong dải 1000 tới 9999m/s theo từng bước 1m/s.

Độ trễ đầu dò: 0 tới 365 μs

Khuếch đại: 100dB, điều chỉnh theo bước 0.1/2/6/12/20 dB

Khuếch đại tinh: 0.1dB

Dải tần số: 0.5-5 MHz dải hẹp, 4-15 MHz dải rộng

Tần số lặp xung: 10-1000Hz, phụ thuộc vào dải hiệu chuẩn cài đặt và điều chỉnh độ trễ đầu dò

Các phương pháp kiểm tra: Chức năng xung vọng và truyền qua

Điện áp xung: 200 / 400 V đỉnh cực âm

Giảm chấn: 100 / 200 Ω

Hiển thị xung: Toàn song và RF

Hiển thị tín hiệu: Tuyến tính, 0 tới 90% chiều cao màn hình, điều chỉnh theo bước 1%, trạng thái hiển thị trên màn hình

DAC: Lưu giữ tới 8 tham số sóng âm, dải động 40dB,

hiển thị đường DAC

có thể cài đặt 3 hoặc 4 đường DAC

Lưu trữ dữ liệu: 500 bộ dữ liệu A-scan trong thẻ nhớ FLASH, có thư mục và thứ tự nhận biết theo chữ cái và số.

Đơn vị đo: mm hoặc inch

Xử lý báo cáo: Bản in (các nội dung trên màn hình), chỉ số phép đo hiện thời, báo cáo kết quả kiểm tra hoặc chiều dày đo, qua giao thức RS-232 tới máy tính.

Giao thức: RS-232 C hoặc USB tới máy tính.

Tín hiệu ra tương tự: Điện áp tỷ lệ với biên độ và tốc độ xung vọng tại cổng; tín hiệu TTL cho ngưỡng cổng

Nối đầu dò: Hai đầu nối LEMO 1 (có thể nối BNC)

Nguồn: Pin 8800mAh/7.2V Li-ion có thể tháo rời hoặc cung cấp nguồn ngoài qua bộ xạc điện JBD15-A2S

Thời gian vận hành: Tới 5 giờ hoạt động với pin (chọn chế độ màn hình có độ thấp)

Hiển thị xạc pin: Trên màn hình

Nhiệt độ vận hành: -5o C tới +65o C

Nhiệt độ cất giữ: -40o C tới +75o C (không có pin)

Kích thước màn hình: 103mm×86mm (Rộng×Cao)

Kích thước: 140mm×220mm×42mm (Cao×Rộng×Dày)

Trọng lượng: 2.0 Kg đã lắp pin
